¿Qué es un torno vertical CNC de una columna? ¿Por qué es una herramienta potente para mecanizar piezas pesadas?

En la industria moderna, los tornos horizontales tradicionales suelen resultar inadecuados cuando se enfrentan a grandes cubos de turbinas eólicas, rodetes de turbinas hidráulicas o discos de engranajes gigantes de varios metros de diámetro. En este momento, un imponente "gigante industrial" da un paso al frente: el Torno vertical CNC de una columna . Entonces, ¿qué es exactamente? ¿Y qué ventajas únicas lo convierten en un equipo clave indispensable en la fabricación de equipos pesados?

1. ¿Qué es un torno vertical CNC de una sola columna?

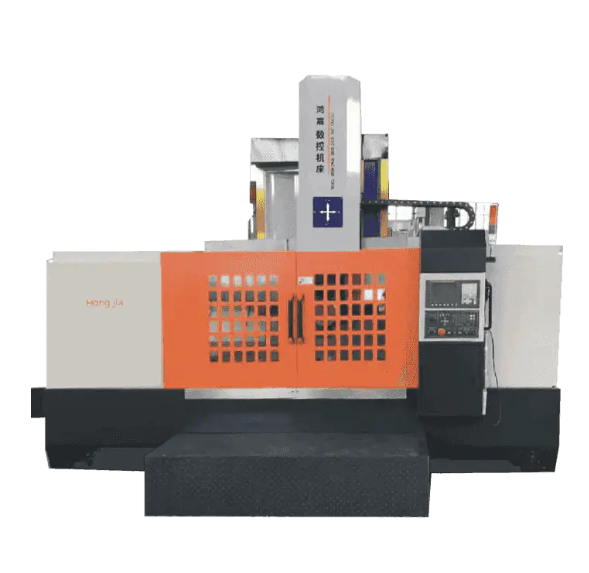

Un torno vertical CNC de una sola columna es una máquina herramienta CNC con un husillo dispuesto verticalmente y una mesa de trabajo que gira en un plano horizontal. Su estructura de "una sola columna", a modo de pórtico gigante, está firmemente integrada con la base, formando el marco principal del equipo.

Sus componentes principales incluyen: Cama y base: como base de toda la máquina, generalmente están hechas de hierro fundido de alta resistencia, que posee una excelente resistencia a los golpes y estabilidad, y se utilizan para soportar piezas de trabajo de gran tamaño.

Mesa de trabajo (riel guía circular): ubicada encima de la base, esta poderosa plataforma giratoria, impulsada por sistema hidráulico o un servomotor, se utiliza para sujetar y rotar piezas de trabajo. Ésta es su diferencia más obvia con respecto a un torno horizontal.

Columna Única: De pie a un lado de la base, es la principal estructura de soporte de la máquina herramienta y suele integrar un mecanismo de contrapeso.

Deslizamiento transversal (delantal): Montado en la columna, puede moverse verticalmente (eje Z) a lo largo del riel guía de la columna.

Poste de herramientas: Montado en el carro transversal, puede moverse horizontalmente (eje X) a lo largo del travesaño. Esta estructura permite que el poste de la herramienta se mueva en las direcciones X y Z, lo que permite tornear superficies complejas.

Sistema CNC (CNC): El "cerebro" de la máquina herramienta, que recibe las instrucciones del programa de mecanizado y controla con precisión el movimiento de cada eje, la velocidad del husillo y la operación del puesto de herramienta.

2. Ventajas irremplazables

La filosofía de diseño del torno vertical CNC de una sola columna resuelve perfectamente los problemas del mecanizado de piezas de trabajo grandes y pesadas.

(1) La gravedad como aliada, sujeción cómoda y estable

La pieza de trabajo se coloca plana sobre la mesa de trabajo horizontal y se posiciona de forma natural por su propio peso. Esto no solo simplifica la sujeción y la alineación, sino que también proporciona una excelente estabilidad, evitando eficazmente la deformación por flexión causada por su propio peso y garantizando la precisión del mecanizado.

(2) Destaca en el mecanizado de objetos grandes

Este es su principal campo de batalla. Normalmente procesa discos, manguitos y anillos con diámetros que van desde un metro hasta más de diez metros, como engranajes grandes, bridas y rotores de motores. Su estructura está inherentemente diseñada para soportar un peso y tamaño enormes.

(3) Eliminación suave de virutas, protegiendo herramientas y piezas de trabajo.

Gracias a la disposición vertical del husillo, las virutas de hierro calientes generadas durante el corte caen naturalmente por gravedad al transportador de virutas situado en la parte inferior, evitando que se enreden en la pieza de trabajo o la herramienta. Esto protege la vida útil de la herramienta, evita que las virutas de hierro rayen la superficie mecanizada y mejora la seguridad operativa.

(4) Alta rigidez y alta precisión

Aunque la estructura de una sola columna no es tan simétrica como la estructura de dos columnas, con un diseño estructural y una fabricación razonables, todavía posee una rigidez extremadamente alta y puede soportar cortes pesados. Combinado con un sistema CNC avanzado, puede lograr una precisión de mecanizado a nivel de micras.

(5) Huella relativamente pequeña

En comparación con los tornos verticales de dos columnas con el mismo rango de mecanizado, los tornos verticales de una sola columna tienen una estructura más compacta y hacen un uso más eficiente del espacio de la fábrica.

3. Principales áreas de aplicación

Los tornos verticales CNC de una sola columna son equipos "columna vertebral" en maquinaria pesada, energía, aeroespacial y otros campos.
Equipos de energía: Rotores de turbinas hidroeléctricas, componentes de turbinas de vapor, bujes y husillos de turbinas eólicas.
Maquinaria pesada: Grandes rodillos de laminación, grandes engranajes en maquinaria minera.
Aeroespacial: carcasas de motores, componentes de cohetes.
Construcción naval: grandes culatas de motores diésel, componentes de hélices.
Maquinaria general: varias bridas grandes, marcos de moldes, cuerpos de bombas y cuerpos de válvulas.

4. Breve comparación con tornos verticales de dos columnas

Cuando el tamaño de la pieza de trabajo aumenta aún más, o cuando se requiere mecanizado simultáneo desde ambos lados, el torno vertical de dos columnas se convierte en una mejor opción. Cuenta con un marco de "pórtico" que se extiende sobre la mesa de trabajo, ofreciendo mayor rigidez y mejor simetría, pero también una mayor huella y un mayor costo. El torno vertical de una sola columna puede verse como una versión optimizada en términos de economía y eficiencia de espacio, que cubre las necesidades de mecanizado de la mayoría de las piezas de trabajo pesadas.
